高信頼直流給電システムFRシリーズ

省スペース・高信頼・高効率を追求した
電源ソリューション

変換ロス 約40%削減

約15% 省スペース

稼働率 100%

シンプルな構成で、従来の交流給電システムに比べ、変換ロスを約40%削減可能な給電システム。低コスト、省スペース、省エネ、高信頼の両立を実現します。

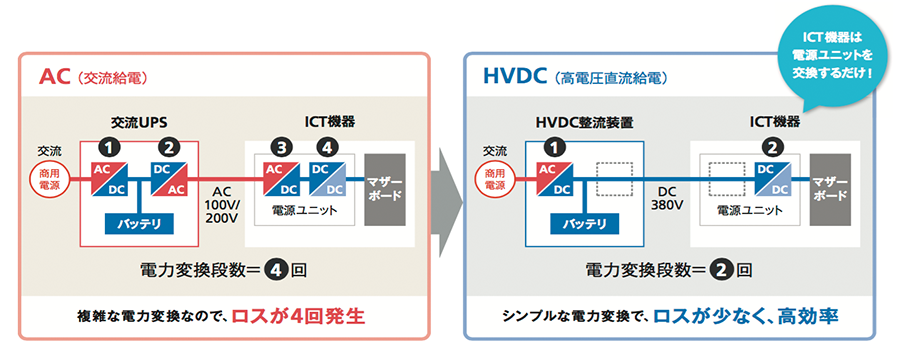

AC給電との比較

AC給電との比較

特長

高電圧直流(HVDC)給電システム[FR-HVシリーズ]の主な特長を紹介します。

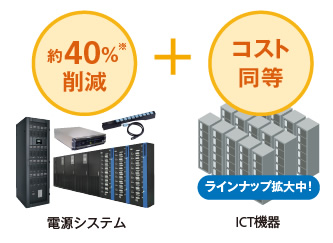

電源~ICT機器まで、トータルにコストを削減

電源システムのコストを約40%削減することが可能です。

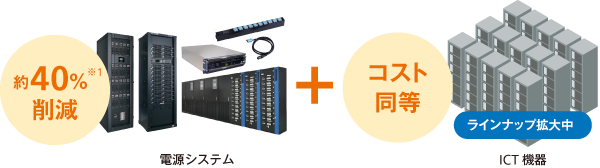

電源システムのコストを約40%削減の図

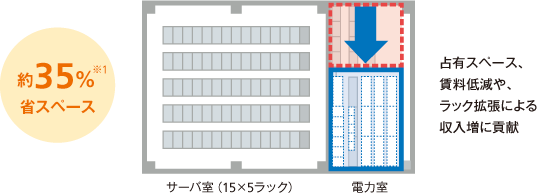

電源設備スペースを削減

従来に比べ、電源設置スペースを約35%削減。占有スペース、賃料低減や、ラック拡張による収入増に貢献します。

電源設置スペースを約35%削減の図

高効率なシステム構成で省エネルギーコストを実現

従来のAC給電システムに比べ、変換時に失う電力(変換ロス)を約40%削減します。

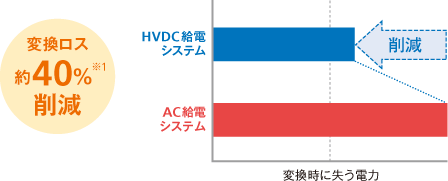

変換時に失う電力(変換ロス)を約40%削減の図

当社の運用実績で裏付けられた信頼性

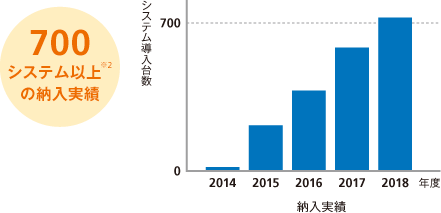

直流給電システムの豊富な取扱実績及び、開発・設計により蓄積されたノウハウに裏付けされた高信頼性により、2017年度末までに600 システム以上の納入実績を誇ります。

これまで故障件数無し、稼働率100%を継続中の図

※200m2、75ラック、450kW相当のサーバールームにおいて並列冗長方式交流UPSとの比較

● FR-HV series 直流380V給電システム

高電圧直流(HVDC)給電システム[FR-HVシリーズ]のシステム構成イメージを紹介します。

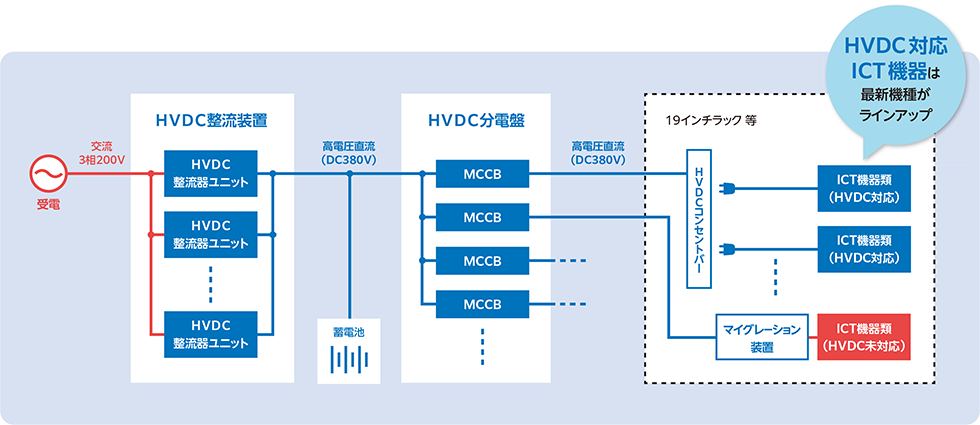

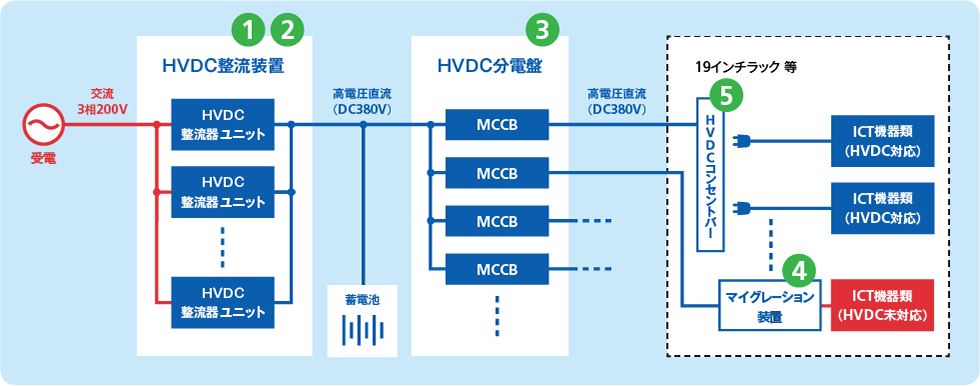

システム構成イメージ

高電圧直流(HVDC)給電システム[FR-HVシリーズ]のシステム構成イメージの図

システム構成機器

01HVDC整流装置

交流200Vを直流380Vに変換

HVDC整流装置

特長

  • 変換効率:最大96%を実現
  • 最大127.5kWの出力容量を実現
  • ユニット予備器(N+1台)構成の高い信頼性
  • 停電バックアップ時は蓄電池から 直接ICT機器へ電源供給
  • ホットスワップ対応

02大容量HVDC整流装置

システム出力容量最大500kWまで対応

大容量HVDC整流装置

特長

  • 変換効率:最大98%を実現
    (最適な運転制御により、低負荷時でも高効率運転が可能)
  • システム容量500kWの大容量出力を実現

03HVDC分電盤

HVDC整流装置が出力する直流電力を複数のICT機器へ分岐

HVDC分電盤

特長

  • 優れた遮断特性による
    波及事故の抑制
  • 通電部が露出しない、安全性に配慮したコネクタ接続方式を採用
  • プラグインブレーカの採用による拡張性、利便性の確保
  • 計測メーターによりエネルギー消費の見える化が可能

04HVDCマイグレーション装置

直流380Vを交流100/200V、直流-48V等に変換

HVDCマイグレーション装置

特長

  • HVDC未対応装置にもHVDC整流装置から一括で給電可能
  • ラックマウント型で19インチラックに搭載可能

05HVDCコンセントバー

直流380Vを安全に複数のICT機器へ分岐するコンセントバー

HVDCコンセントバー

特長

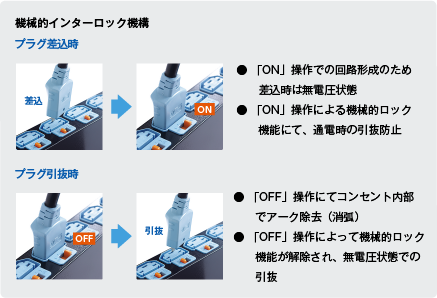

  • 機械的インターロック機構により、運用面における安全性を確保

※富士通コンポーネント株式会社と共同開発

機械的インターロック機構により、運用面における安全性を確保

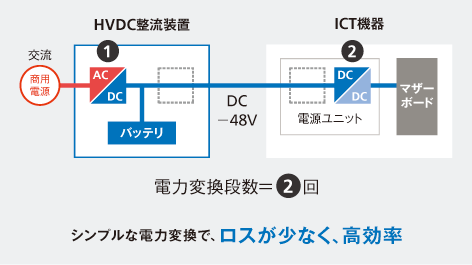

● FR-IP/FR-DC series 直流48V給電システム

高度化が進むサーバー、NW機器用の電源として高効率、高信頼、省スペース化を追求した、ITシステムに最適な電源システムです。停電等の電源トラブル時には蓄電池から無瞬断で電力を供給し、商用電源の異常からITシステムを守ります。

FR-IP/FR-DC series 直流48V給電システム

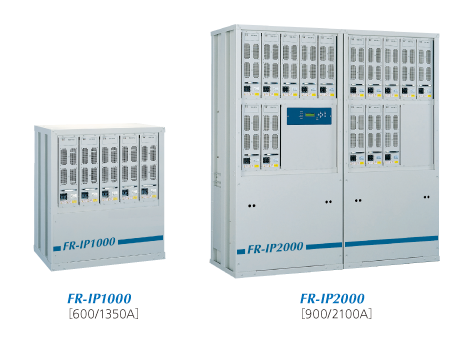

● FR-IP シリーズ

様々な規模の負荷に対応し、直流電源を常時安定的に供給する直流給電システムです。商用電源の停電時には蓄電池から電源を供給することで、システムの信頼性を向上させます。

FR-IP シリーズ

特長

  • 150A~2100Aまで幅広いニーズに対応
    約5kW~100kWまでのさまざまな負荷容量に対応します。
  • 情報・通信システムの増設に対応した優れた柔軟設計
    設備の拡張・保守時には、整流器ユニットの増設(ホットプラグイン)で対応できるため、無瞬断かつ安全にユニットの増設や故障時の交換作業を行うことが可能です。
  • 優れた耐震性を実現
    建物内上層階において、震度6強の地震にも壊れることのない、優れた耐震性を誇ります。
  • 蓄電池管理機能を搭載(オプション)
    蓄電池管理を自動的に行い、蓄電池のメンテナンスフリー化を実現しています。
    ※FR-IP600-Sを除く

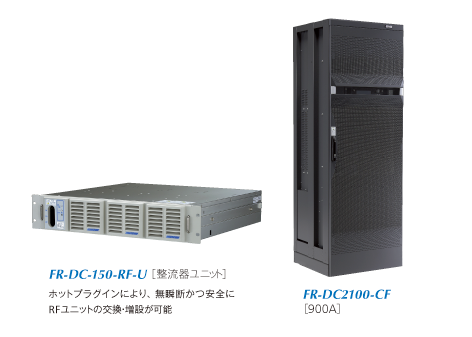

● FR-DC シリーズ

19インチラック型筐体を採用した直流給電システム。セキュリティ性の向上や優れた耐震性を実現し、業界トップクラスの品質を可能にしています。

FR-DC シリーズ

特長

  • 業界トップクラスの品質を実現
    直流給電システムにおける業界トップクラスの効率、エネルギー密度、信頼性を実現します。
  • 19インチラック型筐体の採用
    以前より要望の多かった、データセンターフロアと親和性の高い19インチラック型筐体を採用しています。
  • セキュリティ性の向上
    扉を装着することで、セキュリティ性を向上しています。
  • 優れた耐震性を実現
    建物上層階において、震度6強の地震にも壊れることのない優れた耐震性を実現しています。
  • 充実した監視機能
    SNMP方式の採用によって、監視(警報・計測)情報をwebを利用して管理し、監視に必要とされる十分な情報を遠隔にて入手可能です。
  • 蓄電池管理機能を搭載
    バックアップ用蓄電池の放電回路試験および寿命予測機能を内蔵することにより、メンテナンスの容易性を向上します。

※ 200m2、 75ラック、 450kW相当のサーバールームにおいて並列冗長方式交流UPSとの比較
