無停電電源装置 FUシリーズ
無停電電源装置FUシリーズ「FU-α」の外形・寸法・質量を紹介します。
外形・寸法・質量
無停電電源装置FUシリーズ「FU-α」の外形・寸法・質量一覧表を紹介します。
型名
FU-10α
FU-15α
FU-20α
FU-30α
外形図
図1
図2
寸法
幅(W)
mm
140
140
210
210
奥行き(D)
355
410
512
512
高さ(H)
355
355
379＋50
456＋50
質量
インバータ
バッテリー含む
kg
22
28
46
60
バッテリー除く
12
15
19
21
無停電電源装置FUシリーズ「FU-α」の外形・寸法・質量一覧表を紹介します。
| 型名 | FU-10α | FU-15α | FU-20α | FU-30α | |||
| 外形図 | 図1 | 図2 | |||||
| 寸法 | 幅(W) | mm | 140 | 140 | 210 | 210 | |
| 奥行き(D) | 355 | 410 | 512 | 512 | |||
| 高さ(H) | 355 | 355 | 379＋50 | 456＋50 | |||
| 質量 | インバータ | バッテリー含む | kg | 22 | 28 | 46 | 60 |
| バッテリー除く | 12 | 15 | 19 | 21 | |||
注：FU-10α、FU-15αのキャスタはつきません。

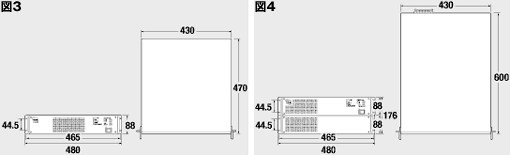

| FU-10αRM | FU-15αRM | FU-20αRM | FU-30αRM | |||
| 外形図 | 図4 | 図5 | ||||
| 寸法 | 幅（W） | mm | 430 | 430 | 430 | 430 |
| 奥行き（D） | 470 | 470 | 600 | 600 | ||
| 高さ（H） | 88 | 88 | 176 | 176 | ||
| 質量 | kg | 24 | 25 | 21＋38 | 22＋56 | |
| 入力 | プラグ付属電源ケーブル（3m） | M5端子台 | ||||
| 出力 | コンセント4個 | M5端子台+コンセント4個 | ||||
