生成AI時代を担う
NTTファシリティーズの
次世代DCソリューション

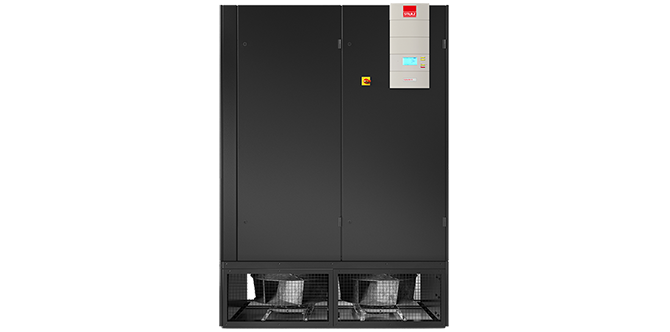

Chilled Water AHU (Downflow)
水冷下吹型空調機
STULZ社 X NTTファシリティーズ
- STULZ社独自のECファンと気流設計の最適技術で、ファン消費電力を50%削減※1
- ECファンには風量調整機能が組み込まれており、制御システムの別途構築が不要
※1 条件： 120kW級・風量：24,000CMH
冷水温度入口-出口：7℃～12℃
吸込空気条件：温度26℃DB、湿度40%
| 冷却能力（kW） |
93 |
| 寸法（W×D×H）（㎜） |
1,750×890×2,495 |
| 重量（kg） |
565 |

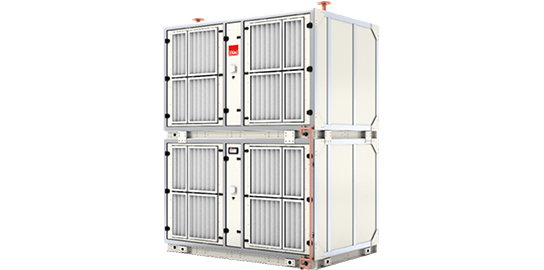

Chilled Water AHU (Fan Wall)
水冷壁吹型空調機
STULZ社 X NTTファシリティーズ
- ゼロサイドクリアランス設計と電源・制御盤、自動制御機器も収めたオールインワンパッケージで、空調機レイアウト時の幅あたりの冷却能力を最大化
| 冷却能力（kW） |
220 |
| 寸法（W×D×H）（㎜） |
2,480×1,560×3,000 |
| 重量（kg） |
2,480 |

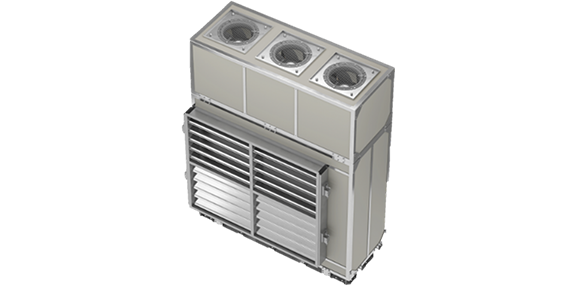

Chilled Water AHU (Fan Wall)
水冷横吹型空調機
STULZ社 X NTTファシリティーズ
- 薄型設計で奥行きの狭い空調機械室における壁吹設計に対応
- 構成部品のパッケージ化による自立運転
| 冷却能力（kW） |
147 |
| 寸法（W×D×H）（㎜） |
2,600×1,200×3,300 |
| 重量（kg） |
1,450 |

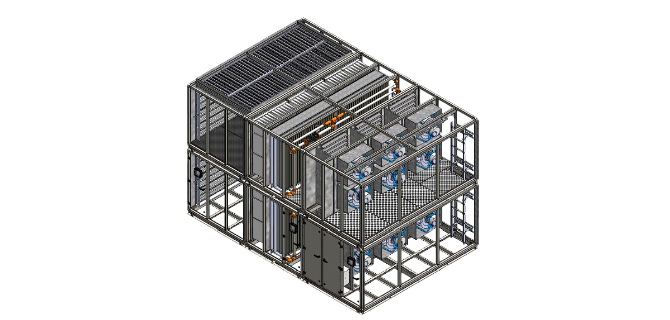

Custom AHU
カスタムAHU
STULZ社 X NTTファシリティーズ
- 能力・サイズ・ソフトウェアのカスタマイズ
- 構成部品のパッケージ化による自立運転
- 超大容量/省エネ性(外気利用)
冷却能力（kW）
※当検証施設用 |
650(例)
※247 |
寸法（W×D×H）（㎜）
※当検証施設用 |
4,000×7,535×5,364(例)
※3,372×3,234×2,312 |
重量（kg）
※当検証施設用 |
10,975(例)
※2,300 |

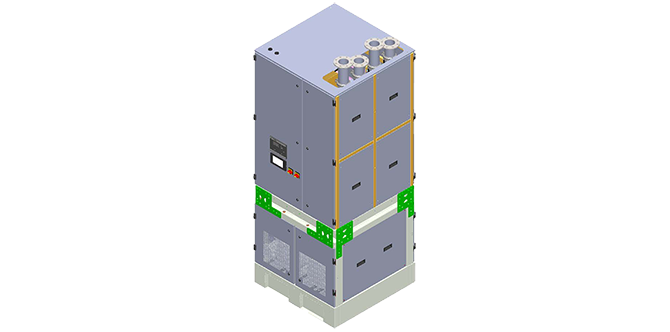

CDU (Front Maintenance type)
CDU（前面メンテナンス型）
STULZ社 X NTTファシリティーズ
※画像はイメージになります。
- 空調機械室設置を想定した前面メンテナンス設計で壁面連続設置が可能
- 構成部品のパッケージ化による自立運転
| 冷却能力（kW） |
1,050 |
| 寸法（W×D×H）（㎜） |
1,200×1,200×2,985 |
| 重量（kg） |
1,730 |

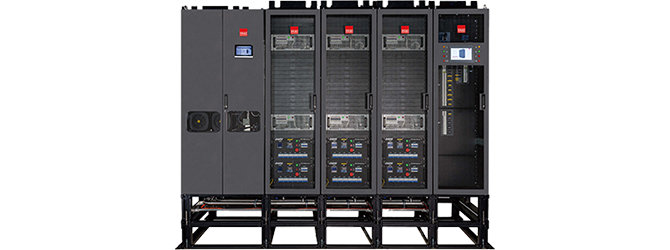

CDU (Skid type)
スキッド型CDU
STULZ社 X NTTファシリティーズ
- 液冷却用の水冷用ポンプ、リアドア熱交換器、電源、配管、ラックをパッケージで提供
- 液冷の施工コストを削減
| 冷却能力（kW） |
216 |
| 寸法（W×D×H）（㎜） |
3,300×1,570×2,560 |
| 重量（kg） |
2,110
(CDU:740) |

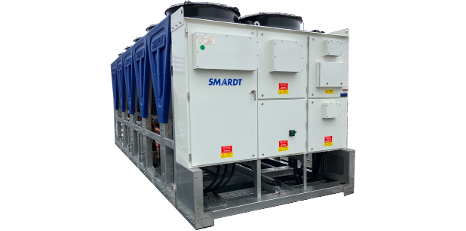

Chiller
最新型オイルフリー空冷チラー
SMARDT社X NTT ファシリティーズ
Chiller
最新型オイルフリー
空冷チラー
SMARDT社X NTT ファシリティーズ
- 磁気軸受/オイルフリー圧縮機をキーテクノロジーとする省エネ性と低メンテナンスコストによりTCOを大幅低減
- 冷水送水温度20℃条件における優れた省エネルギー性能
- 停復電時の超高速再起動
| 冷却能力（kW） |
600 |
| 寸法（W×D×H）（㎜） |
2,295×6,611×2,525 |
| 重量（kg） |
5,675 |

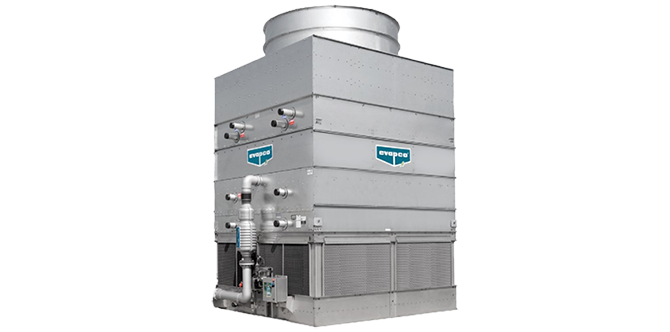

Hybrid Dry Cooler
ドライクーラー
evapco社 X NTTファシリティーズ
- ドライモード、ウェットモード 2つの運転モードにより、地域性に応じて消費電力量と消費水量の最適化を実現
- ドライモード運転により、冬季での稼働時にヒーター・ポンプ運転が不要となりPUE向上に貢献
| 冷却能力（kW） |
555 |
| 寸法（W×D×H）（㎜） |
2,578×2,731×5,309 |
| 重量（kg） |
6,088 |
