三次元空間の記録

ドローンを使った形状記録

■撮影

撮影日時：2022年5月21日（天候：晴れ）
　　　　：2022年5月22日（天候：曇り）

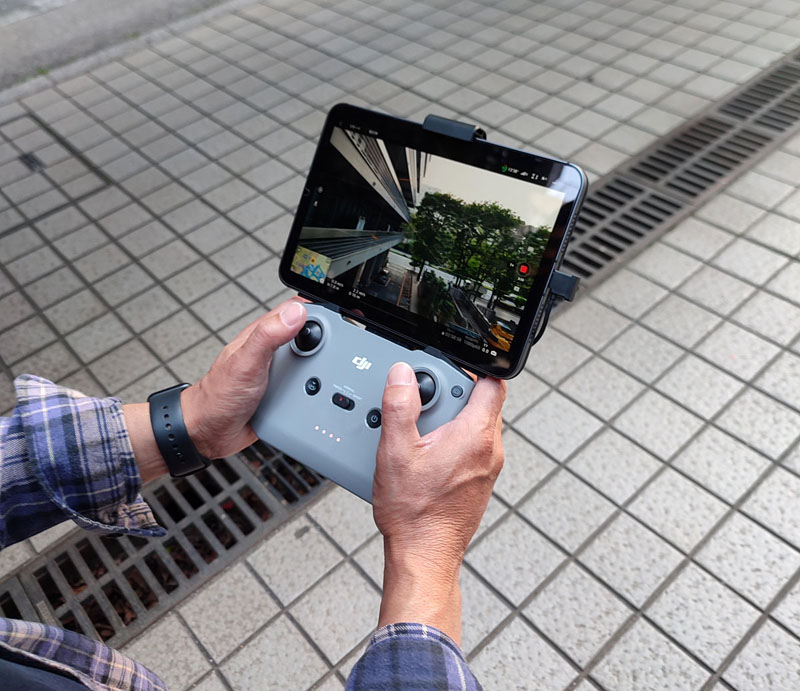

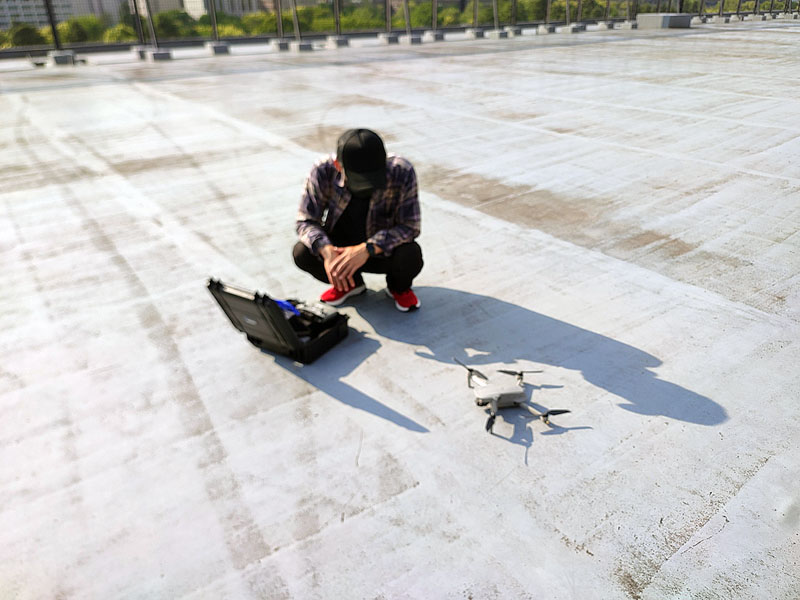

使用機材：DJI Air 2S
撮影条件：ドローン制限区域エリア（日比谷通り側（正面玄関側））

3分，(株)NTTファシリティーズ制作

©ヤマガ空撮

7分2秒，日比谷敷地全体 ©ヤマガ空撮	7分2秒，南側1 ©ヤマガ空撮
2分36秒，南側2 ©ヤマガ空撮	3分49秒，南側バルコニー ©ヤマガ空撮
2分7秒，東南側1 ©ヤマガ空撮	1分31秒，東南側2 ©ヤマガ空撮
2分36秒，北側 ©ヤマガ空撮	2分59秒，北側通路 ©ヤマガ空撮
25秒，北側バルコニー ©ヤマガ空撮	30秒，屋上1 ©ヤマガ空撮
42秒，屋上2 ©ヤマガ空撮	30秒，屋上3 ©ヤマガ空撮
12分52秒，東側（山手線から） ©ヤマガ空撮	3分53秒，日比谷ビル周辺 ©ヤマガ空撮

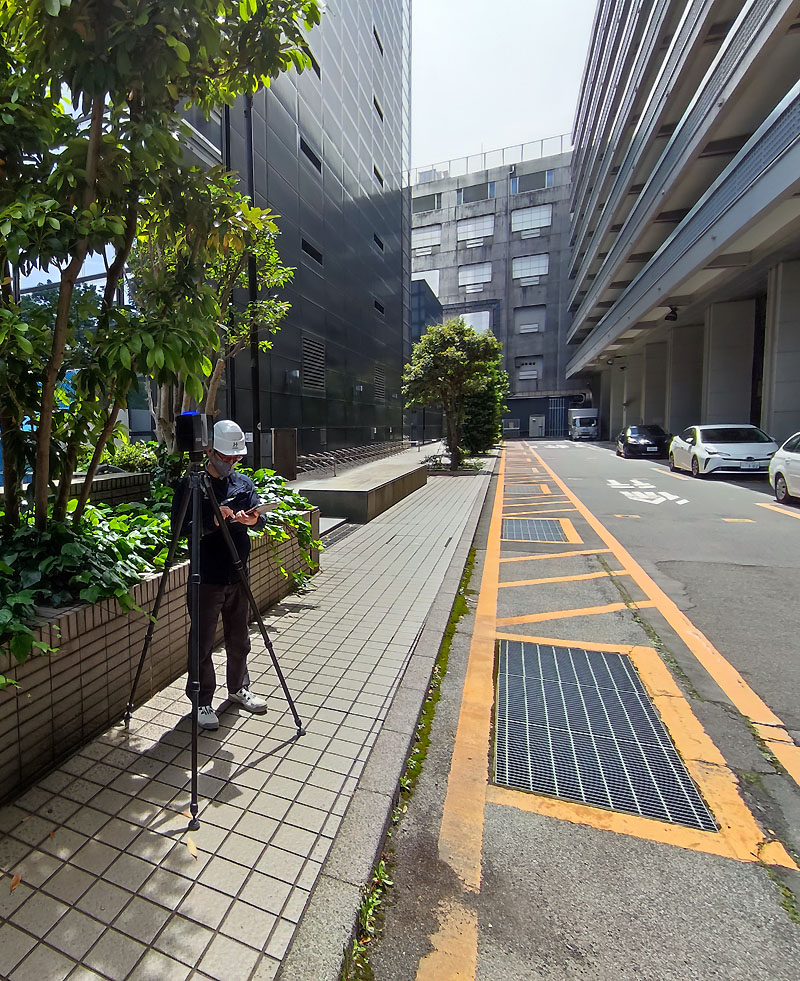

三次元スキャナーを使った形状記録

■撮影

実施主体　　　　　：（株）NTTファシリティーズ
撮影者　　　　　　：日比谷総合設備（株）
撮影日　　　　　　：2022年5月31日（晴れ）
　　　　　　　　　：2022年6月1日（晴れ）
　　　　　　　　　：2022年6月2日（晴れ）
撮影条件　　　　　：建物外部・内部（主要部分）
撮影部位　　　　　：建物外観（塔屋含む）/一部内観撮影
スキャン撮影場所　：185ヶ所（屋外11分／1ヶ所・屋内6分／1ヶ所）
　　　　　　　　　：屋外97ヶ所・屋内88ヶ所
レジストレーション：シェイプマッチング法

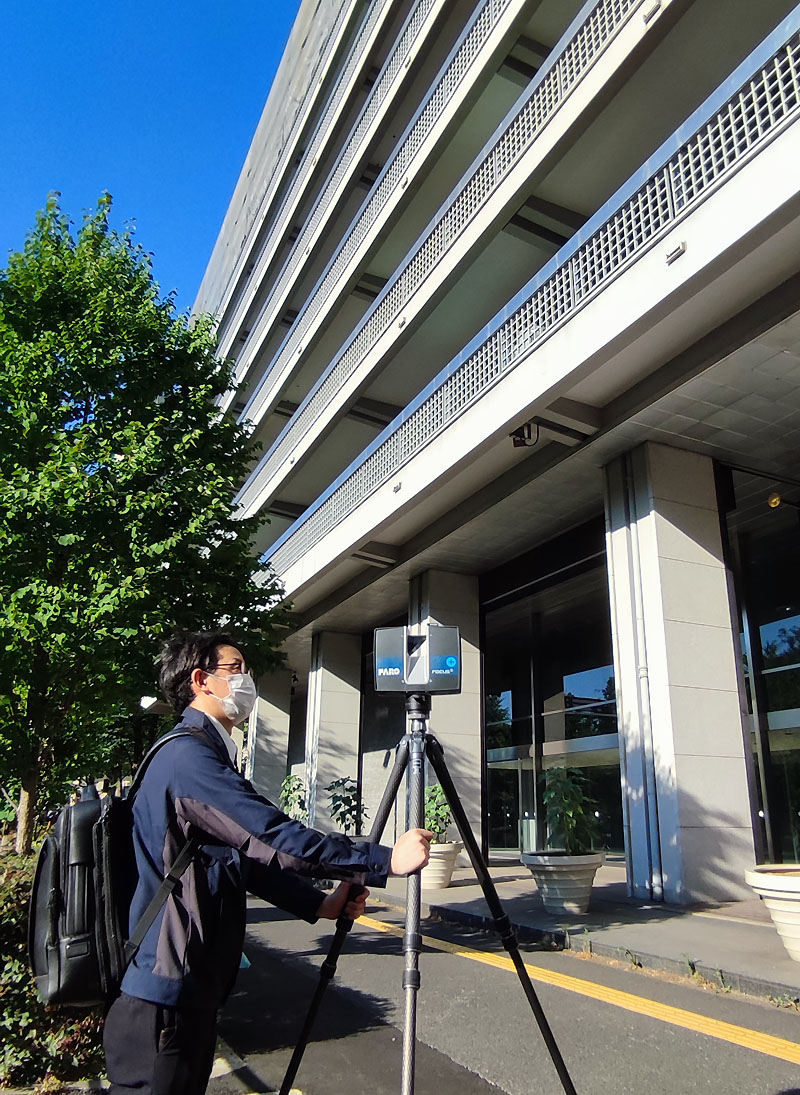

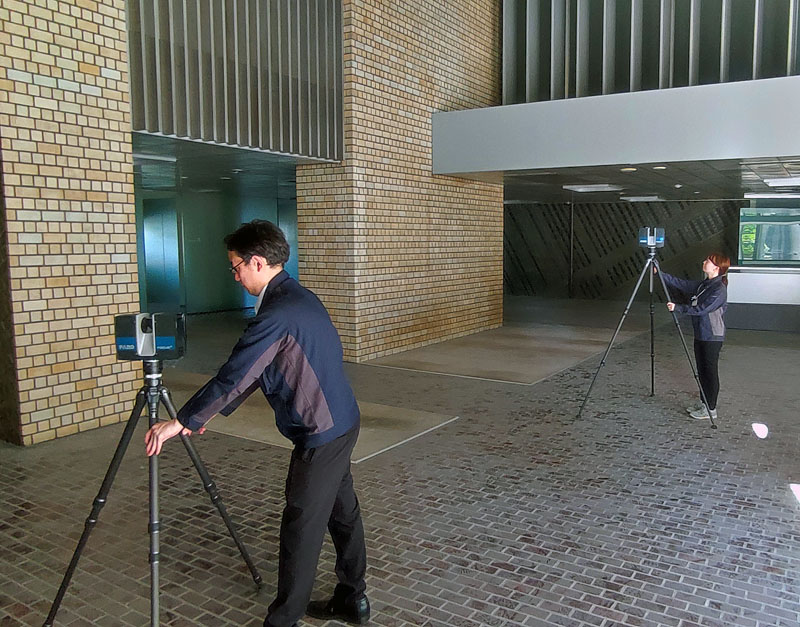

使用器材　　　　　：FARO社 Focus S-Plus150 , FARO Focus S70
　　　　　　　　　：FARO Focus3D
ビューワーソフト　：SCENE 9.1.0.7240（64bit）
点・群データ　　　：23.2億点・19.4GB（軽量化後）
　　　　　　　　　：32.4億点・108GB（軽量化前）

3分50秒，点群データから全体


1分42秒，塔屋


30秒，点群データから中階段
