リチウムイオン電池は、製造時にあやまって導電性異物が混入した場合や、釘などの鋭利な金属が突き刺さった場合、内部短絡（ショート）を起こし、漏液、発熱、発煙、破裂、発火などが発生する恐れがあります。

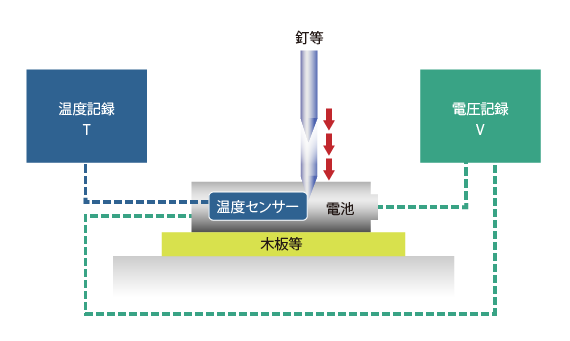

この試験では、釘を所定のスピードで電池に貫通させ、電圧、電池温度の変化の測定、外観観察を行います。

■試験・制限条件
釘径：φ2.5mm
※特殊径、材質の相談に応じます
釘刺し速度：1-20mm／sec
温度計測：0－300℃

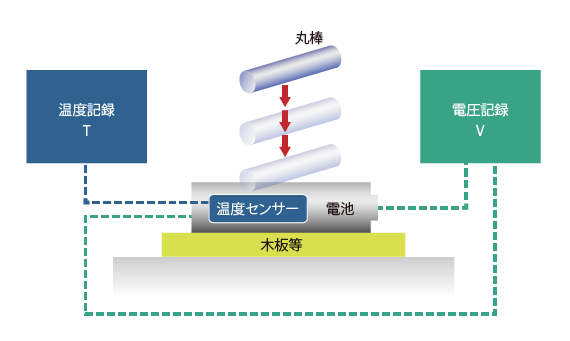

リチウムイオン電池は、重量物で押しつぶしたりして変形すると、内部短絡を起こし、漏液、発熱、発煙、破裂、発火などが生ずる恐れがあります。この試験では、平板あるいは丸棒治具により電池を所定のスピードで押しつぶし、電圧、電池温度の変化の測定、外観観察を行います。

■試験・制限条件
圧壊圧力：13KN
押し潰し治具
平板：
丸棒：φ15.8mm
※特殊形状、材質の相談に応じます
圧壊速度：1-20mm／sec
温度計測：0－300℃

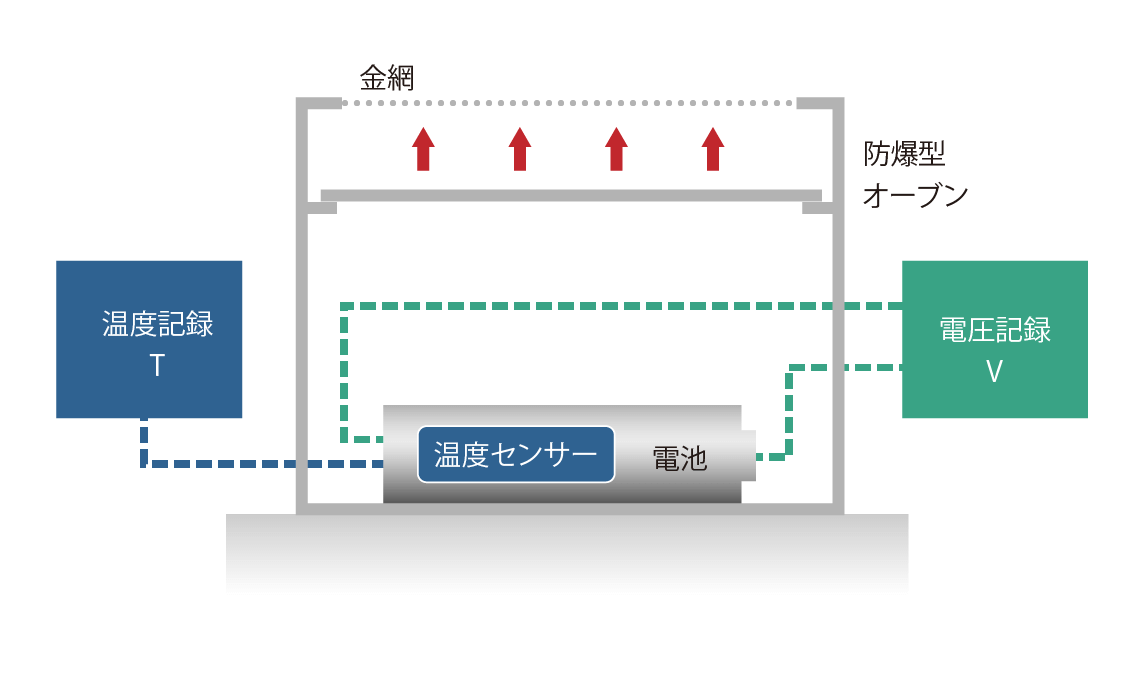

リチウムイオン電池は、異常加熱など電池温度を上昇させると、内部構成材料が反応を起こしたり、内部短絡を起こし、漏液、発熱、発煙、破裂、発火などが生ずる恐れがあります。この試験では、電池を所定の温度まで加熱し、電圧、電池温度の変化の測定、外観観察を行います。

■試験・制限条件
温度範囲：室温+10～260℃
標準的な昇温速度：5℃／min
温度計測：0－300℃

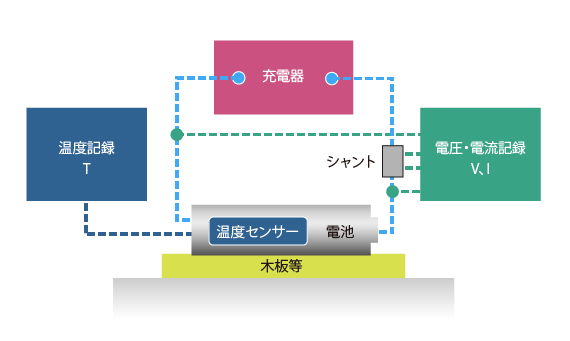

リチウムイオン電池は、定格容量以上に過充電すると、漏液、発熱、発煙、破裂、発火などが生ずる恐れがあります。この試験では、電池を定電流過充電し、電圧、電池温度の変化の測定、外観観察を行います。

■試験・制限条件
標準的な過充電量：150～200％
温度計測：0－300℃

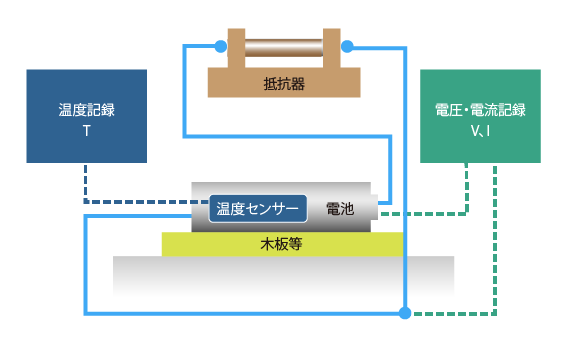

リチウムイオン電池は、ネックレスなど導電性のもので正負極間を接触させると、外部短絡を起こし、漏液、発熱、発煙、発火などが生ずる恐れがあります。この試験では、電池を微小抵抗で短絡させ、電圧、電池温度の変化の測定、外観観察を行います。

■試験・制限条件
短絡電流：ご相談に応じます
温度計測：0－300℃
