無停電電源装置 FUシリーズ
無停電電源装置FUシリーズ「FU-X」の外形・寸法・質量を紹介します。
外形・寸法・質量
無停電電源装置FUシリーズ「FU-X」の外形・寸法・質量一覧表を紹介します。
■据置タイプ
無停電電源装置FUシリーズ「FU-X」の据置タイプの外形・寸法・質量一覧表を紹介します。
| 型名 | FU-X35 S2-N0 |
FU-X70 S2-N0 |
FU-X35 S2-N1 |
FU-X105 S2-N0 |
FU-X70 S2-N1 |
FU-X140 S2-N0 |
FU-X105 S2-N1 |
|

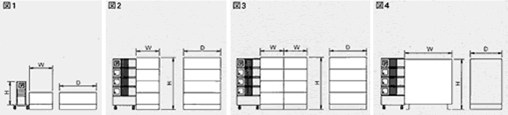

| 外形図 | 図1 | 図2 | 図3 | 図4 | ||||
| 寸 法 |
幅(W) | 178mm | 440mm | |||||
| 奥行き(D) | 650mm | |||||||
| 高さ(H) | 440＋80mm | 534＋80mm | 712＋80mm | 890＋80mm | ||||
| 質 量 |
インバータ (バッテリー 含む) |
90kg | 189kg | 271kg | 353kg | |||
| インバータ (バッテリー 除く) |
38kg | 85kg | 115kg | 145kg | ||||
■ラックマウントタイプ
無停電電源装置FUシリーズ「FU-X」のラックマウントタイプの外形・寸法・質量一覧表を紹介します。
| 型名 | FU-X35S2 -N0-RM |
FU-X70S2 -N0-RM |
FU-X35S2 -N1-RM |
FU-X105S2 -N0-RM |
|
| 外形図 | 図5 | 図5+図6+図7 | 図5+図6+図7 | 図5+図6 ×2+図7 |
|
| 質量 | インバータ (バッテリー含む) |
83kg | 189kg | 189kg | 272kg |
| 型名 | FU-X70S2 -N1-RM |
FU-X140S2 -N0-RM |
FU-X105S2 -N1-RM |
|
| 外形図 | 図5+図6×2+図7 | 図5+図6×3+図7 | 図5+図6×3+図7 | |
| 質 量 |
インバータ (バッテリー含む) |
272kg | 355kg | 355kg |
19インチ・ラックマウント仕様
EIA規格・JIS規格両方に対応
■異電圧対応仕様(オプション)
無停電電源装置FUシリーズ「FU-X」の異電圧対応仕様の外形・寸法・質量一覧表を紹介します。
| 型名 | FU-X70W1-N0 | FU-X35W1-N1 | FU-X70W2-N0 | FU-X35W2-N1 | |
| 入力電圧 | 100V | 200V | |||
| 出力電圧 | 100V/200V | ||||

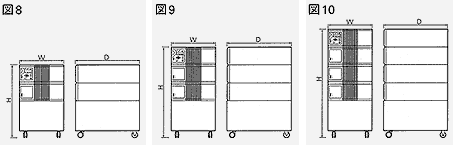

| 外形図 | 図8 | ||||
| 寸 法 |
幅(W) | 440mm | |||
| 奥行き(D) | 650mm | ||||
| 高さ(H) | 667＋80mm | ||||
| 質 量 |
インバータ (バッテリー含む) |
307kg | 319kg | ||
| インバータ (バッテリー除く) |
203kg | 215kg | |||
| 型名 | FU-X105W1-N0 | FU-X70W1-N1 | |
| 入力電圧 | 100V | ||
| 出力電圧 | 100V/200V | ||
| 外形図 | 図9 | ||
| 寸 法 |
幅(W) | 440mm | |
| 奥行き(D) | 650mm | ||
| 高さ(H) | 845＋80mm | ||
| 質 量 |
インバータ (バッテリー含む) |
431kg | |
| インバータ (バッテリー除く) |
275kg | ||
| 型名 | FU-X105W2 -N0 |
FU-X70W2 -N1 |
FU-X140W2 -N0 |
FU-X105W2 -N1 |
|
| 入力電圧 | 200V | ||||
| 出力電圧 | 100V/200V | ||||
| 外形図 | 図9 | 図10 | |||
| 寸 法 |
幅(W) | 440mm | |||
| 奥行き(D) | 650mm | ||||
| 高さ(H) | 845＋80mm | 1023＋80mm | |||
| 質 量 |
インバータ (バッテリー含む) |
401kg | 483kg | ||
| インバータ (バッテリー除く) |
245kg | 275kg | |||
